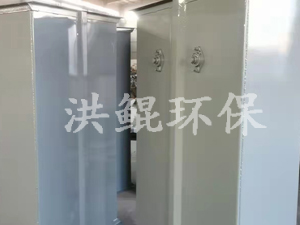

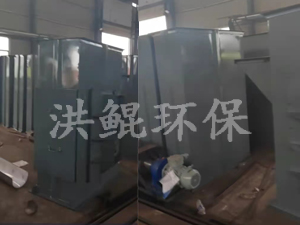

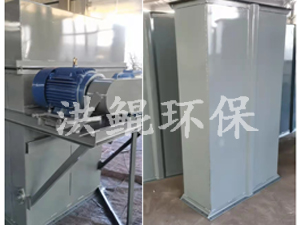

TH315斗式提升机
  • 产品名称:

    TH315斗式提升机

  • 产品描述:
    TH型斗式提升机是我厂基于D型斗式提升机基础上研制而成的新型斗式提升机产品,与D型斗式提..
  • 相关标签:

在线订购

产品详情

TH315斗式提升机产品简介:

TH型斗式提升机是我厂基于D型斗式提升机基础上研制而成的新型斗式提升机产品,与D型斗式提升机相比,具有规格多输送量大,提升高度高,运行平稳优良,寿命长等显著优点。其主要技术性能及参数符合JB3926-85<<垂直斗式提升机>>(该标准等效,参照了标准和*进标准)。

TH315斗式提升机产品概述:

TH系列斗式提升机适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料,如粮食、煤、水泥、碎矿石等,提升高度zui高40m。TD系列斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造,目前国内常用的斗式提升机均为垂直式。TD系列斗式提升机特点为:结构简单,运行平稳,挖取式装料,离心重力式卸料,物料温度不超过60℃;TD系列斗式提升机与传统D型斗式提升机相比输送效率好、料斗形式多,应优先选用。TD型斗式提升机备有四种料斗,即:Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。

TH315斗式提升机主要特点:

1.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。

2. 驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。

3.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保护物料在喂料、卸料时少有撒落,减少了机械磨损。

4. 运行优良性好,*的设计原理和加工方法,保护了整机运行的优良性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。

TH315斗式提升机技术参数表:

提升机型号规格TH160TH200TH250

料斗形式ZHSHZHSHZHSH

输送量(*)米3/时15.7724.9717.8728.631.4348.19

料斗料斗容积(盛水)升1.21.91.52.43.04.6

料斗间距(毫米)500

链条圆钢直径*节距(毫米)14*50

单条破断载荷(千牛顿)≥190

传动链轮转速(转/分)69.7163.2244.11

输送物料zui大块度(毫米)202530

注释:上表为TH型160、200、250型斗式提升机技术参数表,表中料斗容积为盛水容积,输送量按此斗容计算时为*填充

提升机型号规格TH315TH400TH500TH630

料斗形式ZHSHZHSHZHSHZHSH

输送量(*)米3/时3559589473118114185

料斗料斗容积(盛水)升3.756.05.99.59.315.014.623.6

料斗间距(毫米)512 688

链条圆钢直径*节距(毫米)θ18*64 θ22*86

单条破断载荷(千牛顿)≥320 ≥480

单位长度牵引件重量(公斤/米)25.6426.5831.031.9 41.544.249.052.3

传动链轮转速(转/分)42.537.6 35.831.8

输送物料zui大块度(毫米)3540 50660

注释:

1.表中斗容为计算斗容,输送量按填充系数0.6计算得出。

2.TH型斗提机料斗用途:

Zh--中深斗:输送湿粘性物料,如糖、湿细沙等。

Sh--深斗:输送重的粉状至小块状物料,如水泥、砂、煤等。

3.HL型斗提机料斗用途:

Q--浅园底料斗:输送潮湿、易结块、难抛出的物料,如湿沙、湿煤等。

S--深园底料斗:输送干燥的、松散的、易抛出的物料,如水泥、煤块、碎石等。

4.张紧力计算:

G=40+0.232·H

式中:Q--输送量(t/h) H--提升高度(mm) G--张紧力(kg)

TH型环链离心斗式提升机产品概述:

TH型环链离心斗式提升机,适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料,如粮食、煤、水泥、碎矿石等,输送高度高40m,其特点为,结构简单,运行平稳,掏取式装料,混合式或重力卸料,轮缘采用组合链轮,更换方便,链轮轮缘经特别处理寿命长,下部如采用重力自动张紧装置,能保持恒定的张力,避免打滑或脱链,同时在料斗遇阻时,有确定的容让性能够效果优良地保护运动部件,物料温度不超过250℃。

TH型环链离心斗式提升机工作原理:

我公司生产的TH型环链离心斗式提升机,由运动部分(料斗与牵引链条)、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成(见下图)。本提升机的料斗为间断式布置,利用“掏取法”进行装载,“离心投料法”卸料。本提升机的牵引机构是两根环形链条.我公司生产的HL型环链离心斗式提升机,由运动部分(料斗与牵引链条)、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成(见下图)。本提升机的料斗为间断式布置,利用“掏取法”进行装载,“离心投料法”卸料。HL型斗式提升机的牵引机构是两根环形链条。

TH型环链离心斗式提升机主要特点:

1、运行平稳、输送效率好。

2、料斗形式多,可根据物料性质选用。

3、适应性强、安装维修方便、使用寿命长。

4、整机体积小、转速高、可确认速度适宜均匀输送。
